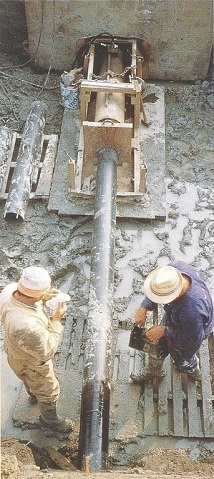

Система DIRAX представляет собой высокопрочную термоусадочную муфту, гарантирующую надежную коррозионную защиту сварных соединений в случае горизонтального или направленного бурения.

Система DIRAX включает:

  • оберточную термоусадочную муфту, армированную стекловолокном с прикреплённым замком и покрытием из термоплавкого клея, устойчивого к сдвигу. (Специальная армированная стекловолокном муфта придает материалу высокую абразивную стойкость и в то же время сохраняет гибкость, что позволяет повторять изгиб труб)
  • узкую муфту, состоящую из узкой термоусадочной муфты, армированной стекловолокном, с предварительно прикреплённым замком и покрытием из высокопрочного термоплавкого клей, устойчивого к сдвигу
  • двухкомпонентный эпоксидный праймер



Особенности:

  • Крайне высокое сопротивление сдвигу и отрыву
  • Хорошая абразивная стойкость
  • Быстрое отверждение
  • Высокая стойкость к катодному отслаиванию
  • Установка без помощи специальных инструментов
  • Совместимость со стандартными промышленными заводскими покрытиями





Последовательность при установке

термоусадочной обёрточной Системы DIRAX

1. Рекомендуется предварительная подготовка поверхности согласно SIS-055900-SA2 1/2 и абразивная подготовка полиэтилена
2. Предварительно нагреть поверхность до минимальной температуры +70С и нанести подготовленную, правильно смешанную двухкомпонентную эпоксидную смолу на участок поверхности стали
3. Взять готовую к монтажу оберточную муфту и удалить защитную пленку на расстоянии около 150 мм от конца с обрезанными углами. Поместить конец муфты в центральной части зоны сварного соединения под прямым углом к оси трубы. Муфта DIRAX должна накладываться с нахлестом на заводское покрытие не менее 50 мм на обоих концах. Обернуть муфту вокруг трубы, обеспечивая нахлест обоих концов муфты по 50 мм и одновременно удаляя оставшуюся пленку
4. Затем, равномерно нагреть замковую пластину мягким желтым пламенем пропановой горелки, используя движения, напоминающие движения малярной кисти, пока не появится основа из стекловолокна. Рукой в перчатке разгладить замковую пластину, устранив все складки и морщины. Прогладить пластины силиконовым валиком. После этого добиться термоусадки муфты с помощью мягкого желтого пламени пропановой горелки, начав с ведущего края, совершая непрерывные движения вокруг муфты
5. Отцентровав узкую термоусадочную муфту над ведущим краем основной муфтой, произвести ее термоусадку. Проверить температуру полиэтилена до термоусадки. Разгладить переднюю часть муфты силиконовым валиком по всей окружности трубы

6.Муфта установлена правильно, когда:

    • вся муфта соприкасается с поверхностью трубы, имеет гладкую поверхность без «холодных» мест или воздушных пузырей
    • по обоим концам муфты виден клей по окружности трубы
    • нахлест на заводское покрытие отвечает требованиям спецификации
